无线版本局放监测装置
中压开关柜内部空间狭小、零件繁多、结构复杂,绝缘距离小,绝缘内部如气泡间隙、杂质、尖刺等缺陷,在强电场作用下使得开关柜绝缘内部的电场分布不均匀,在缺陷部位的电场强度会增大,从而容易导致该部位发生未贯穿整个绝缘的放电,即局部放电。若其长期存在,则会在一定条件下造成绝缘装置电场强度的破坏,最终造成开关柜内部绝缘击穿。因此对开关柜进行局部放电监测是评估开关柜绝缘状况的重要手段,也是发现设备潜伏性故障,实现故障预警,避免故障发生的有效措施之一。
我公司针对开关柜的局部放电故障类型研发生产中压开关柜局部放电在线监测系统,该系统采用暂态地电波/超声波联合技术在线监测各种柜体局部放电状态,记录各种柜详细历史数据,对配电房电气设备进行整体评估,提前预测故障发生,分析故障类型,并且根据故障严重程度做出相应等级的预警警报,提醒用户及时维修,该产品广泛运用于南方电网、国家电网环网柜及箱变设备中。

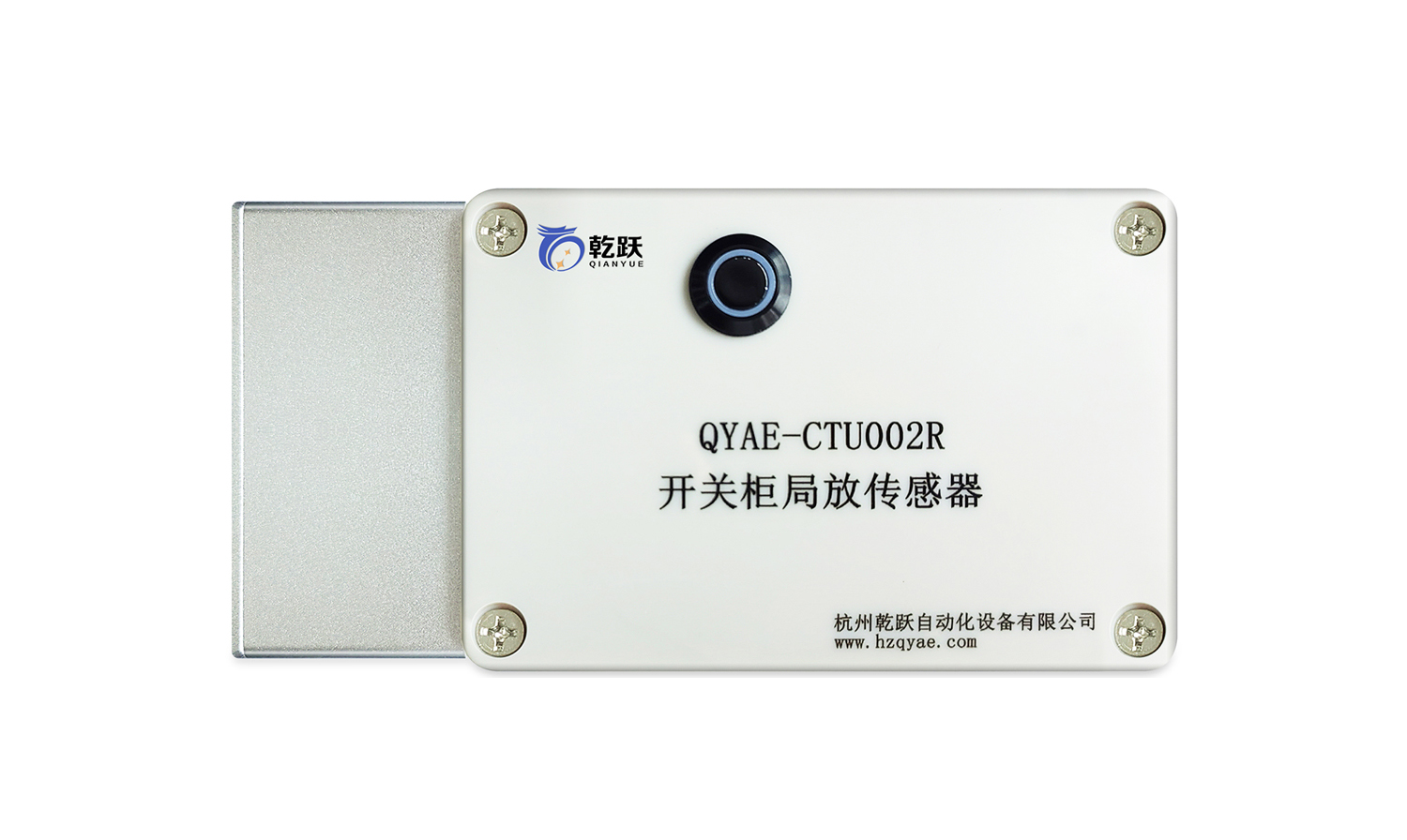

局部放电在线监测系统主要由配电开关柜局放采集装置、开关柜局放传感器、后台服务器以及相应线缆附件组成。开关柜局放传感器采用磁吸附式安装在柜体表面,通过无线传输的方式将采集的局放信号传送给开关柜局放采集装置,对模拟信号经过放大、模拟数字转换后变成数据信号再通过RS485/光纤传送至服务器。服务器对不同传感器的信号分别进行不同分析、计算,并将这些通过计算获得的放电信号数据写入到数据库中,经多次采集后,从数据库提取数据进行谱图分析和数据报表,并在后台主机上显示。
